Connettori metrici rigidi da 2,0 mm

Connettori bus futuri Descrizione
I connettori Future Bus, che utilizzano lo stile da 2 mm, hanno una distanza di accoppiamento di 10 mm. Sia Future bus che l'upgrade Future bus+ sono obsoleti. Non è stato fatto alcun lavoro aggiuntivo per aggiornare le specifiche nel corso degli anni. Tuttavia, produciamo ancora prodotti che soddisfano i livelli fisico ed elettrico di IEE P896.

Antenk futura funzionalità di connessione del bus

progettato in dimensione metrica su una griglia di 2 millimetri su 5 file.

1 Prodotto standardizzato tramite EIA (USA), IEC e CECC (internazionale).
2 Selezionato da IEEE come sistema di interconnessione per Futurebus + / SCI / VicBus.
3 Prodotto multi-sorgente, da utilizzare per il mercato delle telecomunicazioni, delle reti, dei server/workstation.
4 Materiali per alte temperature compatibili con SMT.
5 Design modulare che offre flessibilità per la progettazione del sistema.
6 Impilabile da un capo all'altro senza perdita di posizione di contatto.
7 Alta densità (più di 2 volte rispetto allo standard "Euroconnettore DIN 41612" basato su pollici).
8 Concetto di contatto femmina a diapason per una maggiore robustezza e una migliore affidabilità
(bassa resistenza di contatto e forza normale elevata).
9 Design a bassa forza di inserimento.
10 Sistema di connettori inversi (segnale e potenza).
11 Saldatura ottimizzata e terminazioni press-fit conformi per connettori backplane e circuiti stampati.

12 diverse lunghezze di accoppiamento sul segnale e 3 sull'alimentazione per il sistema di connettori standard.

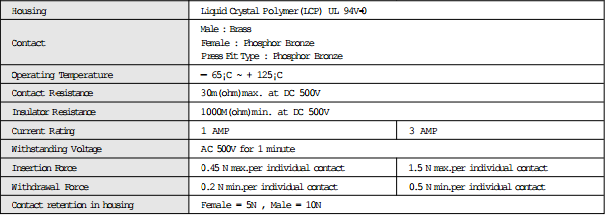

Applicazione futura dei connettori del bus
Scheda backplane per telecomunicazioni

Antenk offre una linea completa di connettori metrici rigidi 5+2 e 8+2 , nonché una linea completa di connettori bus Future a 4 e 5 file .

Connettori per bus futuri a 4 e 5 file
Segnale e alimentazione a 4 righe
Segnale e potenza a 5 righe
Tipo IDC femmina 4 e 5 righe
Connettore di alimentazione e cavo
Sindone

Verticale, 5 righe
Angolo retto, 5 righe
Verticale, 4 righe
Angolo retto, 4 righe

5+2 e 8+2 connettori metrici rigidi

Connettore bus futuro da 2,0 mm DIP maschio
Connettore bus futuro da 2,0 mm DIP femmina
Connettore bus futuro da 2,0 mm a pressione maschio
Connettore bus futuro da 2,0 mm Femmina Press Fit
Tipo di alimentazione del connettore del bus futuro da 2,0 mm

Introduzione del connettore HM (hardmetrico) da 2 mm

Sistema progettato per soddisfare le esigenze attuali e future delle applicazioni strumentali conferendo eccellenti caratteristiche elettriche e meccaniche. È un sistema ad alte prestazioni e ad alta densità con una configurazione flessibile che offre possibilità di aggiornamento. Il sistema di connettori è completamente supportato dai modelli di spezie Antenk per garantire la scelta del prodotto giusto per l'applicazione.

I MODULI CONNETTORE METRICO DURO DA 2.0mm ANTENK sono conformi alle norme internazionali IEC 917 e IEC 61076-4-101
standard. I sistemi di connettori nelle telecomunicazioni e in altri settori richiedono connettori ad alta densità per supportare
maggiori quantità di dati velocità sempre più elevate antenk moduli hardmetric da 2 mm offrono la soluzione
Caratteristiche e vantaggi:
Questi moduli connettore ad alta densità possono essere impilati da un capo all'altro senza perdita di spazio.
1, ANTENK ha sviluppato la serie da 2,0 mm considerando attentamente la corrispondenza di impedenza, il ritardo di propagazione,
discorso incrociato, riflessione. È il connettore ideale per l'applicazione di dati digitali ad alta velocità.
2, ANTENK offre diversi tipi con configurazione di accoppiamento invertita. Il connettore maschio è un modulo fisso al
backplane e il commector femmina è un componente gratuito del modulo plug-in. Il connettore maschio ha 5 righe di segnale.
3 Le file di schermatura esterne z e f del connettore maschio impegnano i contatti di schermatura del connettore femmina. lo scudo
è inoltre progettato per installazione a pressione a tenuta di gas.
4 Il sistema di connettori offre 15 lunghezze di contatto che utilizzano la collaudata tecnica di assemblaggio a pressione. Entro il 15
la lunghezza dei contatti sono 3 livelli di accoppiamento, realizzabili sia sul lato plug-in che sul lato I/0 posteriore.
5 Il sistema di codifica impedisce scambi e accoppiamenti errati tra connettori maschio e femmina.
6 I connettori metrici rigidi da 2,0 mm e i connettori DIN 41612 possono essere utilizzati sulla stessa scheda PC poiché entrambi hanno il
stessa distanza di accoppiamento.
7 Popolazioni sfalsate di pin make-break per funzionalità hot-swap opzionale.
8 Opzione pin posteriore per l'applicazione I/O attraverso il backplane.
9 capacità PCI ad alta densità, schermo per protezione EMI/RFI.

Caratteristiche del connettore HM (hardmetrico) da 2 mm:
Sistema ad alta densità con piccoli spazi su backplane e scheda figlia
Ampia gamma di connessioni di segnale, alimentazione, coassiale e fibra da scheda a scheda e cavo a scheda
Le unità modulari offrono una configurazione flessibile
Versioni speciali per estensioni VME64 e CompactPCI
Portata del contatto di segnale 1,5 A completamente eccitato
Modulo di alimentazione universale valutato a 7,8 A/linea, 23,4 A completamente eccitato
Impedenza di tutte le linee controllata a 50 (single ended) e 100Ω (differenziale) nominale
Design sicuro, conforme a IEC950 in condizioni accoppiate
Il modulo di alimentazione universale è sicuro in condizioni non accoppiate
Diversi livelli di prestazioni per connettori per schede e cavi con versioni non schermate e schermate
I tasti non corrispondenti bloccano l'accoppiamento prima di qualsiasi contatto con il contatto
Il piccolo foro della scheda a pressione consente la massima larghezza della carreggiata e la minima corruzione del segnale
Gamma di spessore del backplane da 1,4 a 5,6 mm (da 0,055 a 0,220 pollici)

Applicazioni del connettore HM (hardmetrico) da 2 mm
Comunicazioni e reti, computer e periferiche per computer, rilevamento e strumentazione
